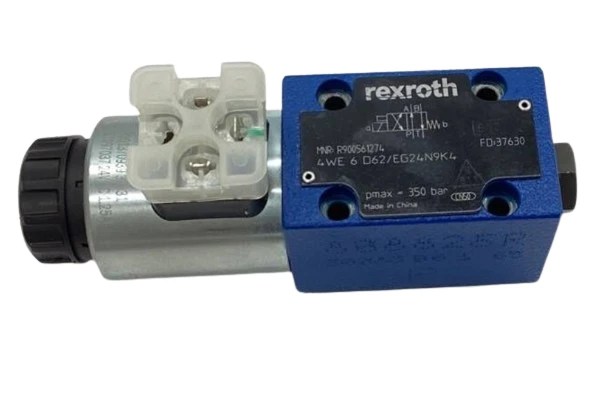

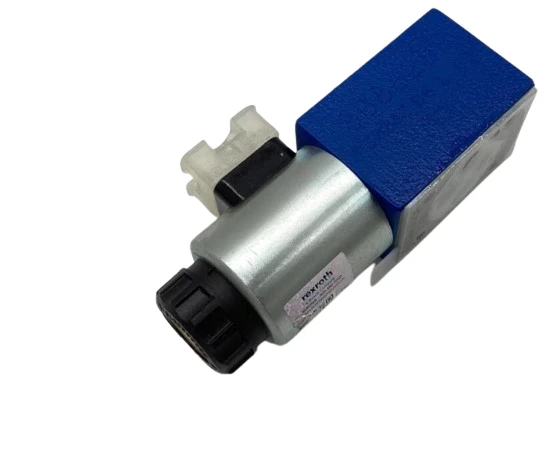

4WE vökva segulloka loki

 Yfirlit

Stefnulokar af gerðinni Rexroth 4WE Series vökva segulloka lokar (Þar á meðal 4WE6, 4WE10 SERIES) eru segulloka-stýrðir stefnusnúna lokar. Þeir stjórna byrjun, stöðvun og stefnu flæðis. Vökva segulloka loki samanstendur í grundvallaratriðum af því að hýsa eina eða tvær segullokur, stjórnspólu og einum eða tveimur afturfjöðrum. Í straumlausu ástandi er stjórnspólunni haldið í miðlægri stöðu eða í upphafsstöðu með afturfjöðrum (nema hvatspólu). Stýrispólinn er knúinn af blautpinna segullokum.

Aðeins mögulegt í tengslum við táknin G, J, D og E sem og minnkuð afköst. Til að tryggja eðlilega virkni þarf að gæta þess að þrýstihólf rafeinda segullokans sé fyllt af olíu. Kraftur vökva segulloka lokar virkar með stimplinum á stýrispólu og ýtir þeirri síðarnefndu úr hvíldarstöðu sinni í nauðsynlega endastöðu. Þetta gerir nauðsynlega stefnu flæðis frá P→ A og B → T eða P→ B og A→T. Eftir að segulloka var afspennt, ýtir afturfjöðrin stjórnspólunni aftur í hvíldarstöðu sína. Handvirkt hnekkingartæki gerir kleift að hreyfa stýrispóluna án þess að spenna segullokuna.

Þessi útgáfa er stefnuloki með 2 spólastöður og 2 rafeinda segullokur án spennu. Lokinn án gormafkomu við stjórnsnúðuna hefur enga varna grunnstöðu í rafmagnslausu ástandi. Án vorskila með „OF“ spennu (aðeins hægt með táknum A,C og D).

Þessi útgáfa er stefnuloki með 2 spólastöður og 2 rafeinda segullokur með loki. Haldirnar eru notaðar til að festa stýrispóluna í viðeigandi spólastöðu. Meðan á notkun stendur er því hægt að sleppa stöðugri beitingu straums á rafeinda segullokuna sem stuðlar að orkusparandi rekstri.
